GZQ系列振動流化床干燥機
詳細說明
原理:
物料自進料口進入機內, 在振動力作用下, 物料沿水平方向拋擲向前連續運動,熱風向上穿過流化床同濕料換熱后, 濕空氣經旋風分離器除塵后由排風口排出, 干燥物料由排料口排出。

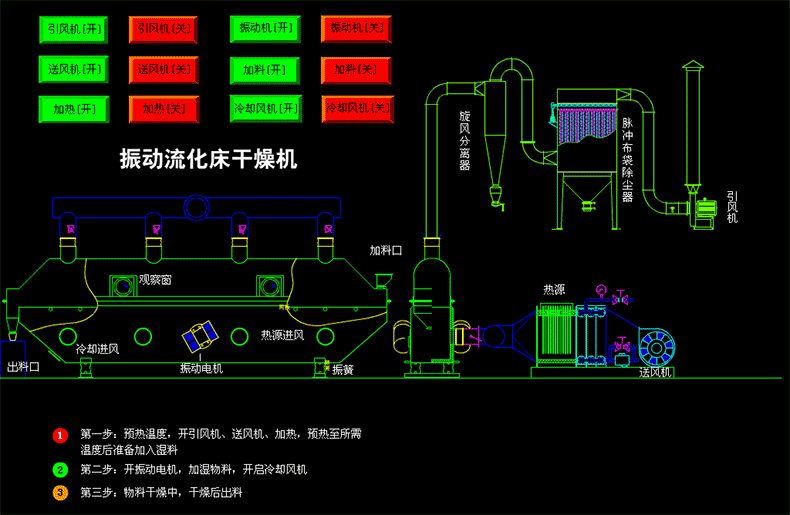

工藝流程:
特點:
● 振動源是采用振動電機驅動,運轉平穩,維修方便,噪音低,壽命長,維修方便。
● 熱效率高,比一般干燥裝置可節能30%以上。床層溫度分布均勻,無局部過熱現象,流態化勻稱,無死角現象。
● 可調性好,適應面寬.料層厚度和在機內移動速度以及全振幅變更均勻可實現無級調節。
● 對物料表面的損傷小,可用于易碎物料的干燥;物料顆粒不規則時亦不影響工作效果。
● 采用全封閉式的結構,有效地防止了物料與空氣間空叉感染作業環境清潔。
● 當用于高水分物料大批量生產時,可采用多臺串聯的方式以達到用戶要求(典型物料:如聚丙烯酰胺等)。
技術參數:
尺寸 型號 | A | B | C | D | E | F | 重量 |
GZQ3×0.30 | 3000 | 300 | 1350 | 900 | 430 | 1650 | 1250 |
GZQ4.5×0.30 | 4500 | 300 | 1350 | 900 | 430 | 1650 | 1250 |
GZQ4.5×0.45 | 4500 | 450 | 1550 | 950 | 430 | 1700 | 1670 |
GZQ4.5×0.60 | 4500 | 600 | 1650 | 950 | 430 | 1700 | 1670 |
GZQ6×0.45 | 6000 | 450 | 1650 | 950 | 430 | 1700 | 2100 |
GZQ6×0.60 | 6000 | 600 | 1700 | 1000 | 500 | 1700 | 2410 |
GZQ6×0.75 | 6000 | 750 | 1850 | 1000 | 600 | 1850 | 2840 |
GZQ6×0.9 | 6000 | 900 | 2000 | 1000 | 600 | 1850 | 3160 |
GZQ7.5×0.60 | 7500 | 600 | 1850 | 1000 | 600 | 1850 | 3200 |
GZQ7.5×0.75 | 7500 | 750 | 2000 | 1000 | 600 | 1850 | 3600 |
GZQ7.5×0.9 | 7500 | 900 | 2100 | 1000 | 600 | 1850 | 4140 |
GZQ7.5×1.2 | 7500 | 1200 | 2500 | 1150 | 800 | 2050 | 5190 |
機型 | 流化床面積 (M2) | 進風溫度 (oC) | 出風溫度 (oC) | 蒸發水份能力 (kg) | 振動電機 | |
型號 | 功率 Kw | |||||
GZQ3×0.30 | 0.9 | 70-140 | 40-70 | 20-35 | ZDS31-6 | 0.8×2 |
GZQ4.5×0.30 | 1.35 | 70-140 | 40-70 | 35-50 | ZDS31-6 | 0.8×2 |
GZQ4.5×0.45 | 2.025 | 70-140 | 40-70 | 50-70 | ZDS32-6 | 1.1×2 |
GZQ4.5×0.60 | 2.7 | 70-140 | 40-70 | 70-90 | ZDS32-6 | 1.1×2 |
GZQ6×0.45 | 2.7 | 70-140 | 40-70 | 80-100 | ZDS41-6 | 1.5×2 |
GZQ6×0.60 | 3.6 | 70-140 | 40-70 | 100-130 | ZDS41-6 | 1.5×2 |
GZQ6×0.75 | 4.5 | 70-140 | 40-70 | 120-140 | ZDS42-6 | 2.2×2 |
GZQ6×0.9 | 5.4 | 70-140 | 40-70 | 140-170 | ZDS42-6 | 2.2×2 |
GZQ7.5×0.60 | 4.5 | 70-140 | 40-70 | 130-150 | ZDS42-6 | 2.2×2 |
GZQ7.5×0.75 | 5.625 | 70-140 | 40-70 | 150-180 | ZDS51-6 | 3.0×2 |
GZQ7.5×0.9 | 6.75 | 70-140 | 40-70 | 160-210 | ZDS51-6 | 3.0×2 |
GZQ7.5×1.2 | 9 | 70-140 | 40-70 | 200-260 | ZDS51-6 | 3.0×2 |
★以上蒸發量是蒸發量。
